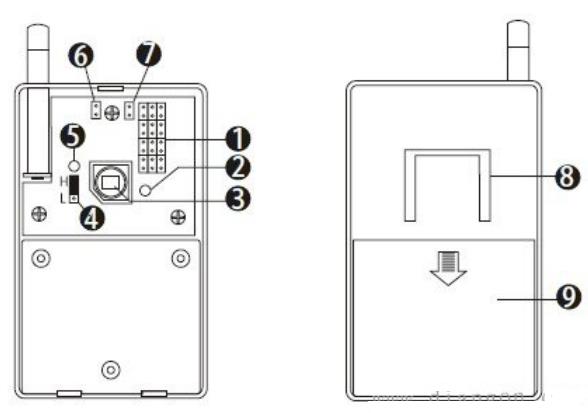

無線紅外探測器的結構主要有以下幾點：

  1、無線轉發地址跳針

  平時作為探測器高四位地址編碼；在與KS-200A、KS-200B被動紅外無線探測器配套使用時作為轉發地址，由專業安裝人員設置。

  2、報警指示燈

  探測器發射報警信號時報警指示燈亮。

  3、紅外傳感器

  用于感應人體輻射的紅外信號，請勿用手等觸摸其表面，并請保持表面清潔，若其表面有污物，可用棉花球蘸75%酒精清潔。

  4、靈敏度設置跳針

  短路帽插在H位置，紅外探測距離為7-12米；短路帽插在L位置，紅外探測距離為4-8米。

  5、低電指示燈

  在電池電壓不足時，指示燈亮，此時應更換鋰電池。

  6、模式選擇開關

  短路帽短路為標準模式，短路帽開路為節能模式。

  7、強制發射跳針

  短路此跳針，紅外探測器發射3秒報警信號。

  8、萬向座導軌

  用于固定定萬向座。

  9、電池盒

  按照電池盒蓋上的標示打開電池盒蓋，依照電池盒內的標識裝入四節7號干電池即可。
