鎖相電路與正、負場視頻處理電路：熱釋電攝像管的工作過程分為熱圖像的寫入和視頻信號的讀出兩個過程。由于熱釋電靶面上的電荷是靜電荷，如果靶溫不變，靶面電荷被掃描電子束著靶中和后，就不能再產生新的電荷密度，這樣就要求對輸入的輻射進行調制，使輸入輻射必須是變化量。

  一般來說，調制的方式有兩種：一種是平移式（攝像時攝像機相對被攝物體作平移運動或原地轉動）；一種是斬波式（在攝像管前方安裝機械調制器，該調制器周期性地截止、打開輸入輻射）。斬波調制式的熱像和視場是穩定的，但由于斬波器的打開和關閉產生的圖像信號極性相反，所以需要設計斬波鎖相控制電路，同時需設計正、負場視頻處理電路。

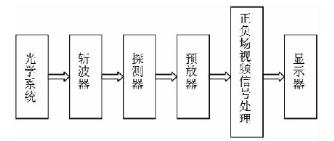

  熱釋電探測器紅外成像的工作過程（原理框圖）如下圖：

  熱釋電探測器紅外成像的技術參數：熱釋電探測器紅外成像的主要性能參數有分辨率、靈敏度、響應光譜、惰性等。分辨率是電視圖像的一個重要指標，熱傳導會使電視圖像的分辨率降低，在斬波模式中，將熱擴散的有效的減少到斬波時間（即斬波周期）。對于一個斬波頻率為30Hz的TGS材料，對應一個1英寸攝像管300線的分辨率。靈敏度的定義為S=I/AE，I為信號電流，A為靶面掃描面積，E為靶面上的照度。光譜響應是指響應率與入射光波長的關系，熱釋電成像的光譜響應由靶面材料、窗口材料、鏡頭的透射光譜特性來確定。熱釋電探測器光敏感層上的照度突然改變時，信號的電流并不能立即跟上這個變化，而是有一定的時間滯后（包括電滯后和熱滯后），這種現象稱之為惰性。

  以上幾個方面說明，無論是探測器的設計生產工藝還是電路設計思路都要充分考慮影響上述技術參數的因素。
