從圖1的被動紅外報警器的原理框圖中可以看到；被動紅外探測器包括四大部分，即光學系統、被動紅外傳感器、信號放大和信號處理，這四部分的核心是被動紅外傳感器。

  被動紅外傳感器多采用“熱釋電元件”制成，熱釋電元件的主體是一薄片鐵電材料，鐵電材料是這樣一類電介質：在外加電場作用下極化，當撤去外加電場時，仍保持極化狀態，這就是所謂的“自發極化”。自發極化強度與溫度有關，溫度升高，極化強度降級；當溫度升到一定值時，自發極化強度突然消失，這時的溫度稱為“居里點”，在居里點以下，根據極化強度與溫度的關系制造“熱釋電元件”。

  當某強度的紅外輻射照射到已極化的鐵電材料上時，引起薄片溫度升高、極化強度降低，因而表面極化電荷減少，相當于釋放了一部分電荷，這部分電荷可以用放大器轉變成輸出電壓，如下圖所示：

  如果相同強度的輻射繼續照射鐵電材料，薄片溫度穩定在某一值上，不再釋放電荷，也就沒有電壓輸出，由于熱釋電元件只在溫度升降過程中才有輸出電壓信號，所以被動紅外傳感器在有人入侵防范區時有電壓信號輸出。

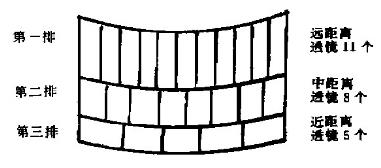

  為了滿足上述要求，目前絕大多數被動紅外探測器的光學系統采用三組、用數十片菲涅爾透鏡組成圓柱面結構，有透射式、反射式和透射后射式三種，上圖是最常見的透射式多視場光學系統。
