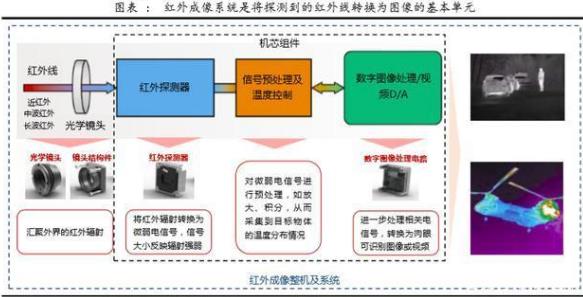

紅外成像系統將探測到的熱紅外線轉換為圖像，而紅外探測器為該系統的核心組件。

  紅外成像系統用于探測目標紅外輻射、并轉換為 溫度分布圖像或視頻，主要組成包括紅外光學系統、紅外探測器、數 字圖像處理電路與算法、機械結構件等。

  紅外探測器是紅外成像系統的核心組件，主體為紅外焦平面陣列，利用焦平面陣列進行光電轉換。

  紅外焦平面陣列由系列 N*M 個工作單元（也稱像元）的集合，每個工作單元由紅外探測單元和 ROIC 讀出電路單元兩部分組成。位于上層的紅外探測單元利用特定敏感材料，吸收紅外輻射并產生對應物理性質變化，進而產生微弱電信號；下層的讀出電路單元負責讀取相應 電信號，進行初步信號處理。

  焦平面陣列將點陣型的紅外探測陣列和 ROIC 讀出電路陣列集成在一起，共同封裝在一個外殼中，在焦平面陣列上可以實現光電轉換和信號預處理。
